Podgrzewane przewody Ankersmid
Podgrzewane przewody - samoograniczające temperaturę w zakresie 10 0 C - 120 0 C
AHL 010, 011, 012 - zamocowana na stałe rurka PTFE
AHL 016, 017, 018 - wymienna rurka PTFE
AHL 022, 023, 024 - zamocowana na stałe rurka SS316
Zastosowanie
Elektrycznie podgrzewane przewody serii AHL, są przeznaczone do podłączenia wszystkich elementów poboru próby firmy Ankersmid. Zastosowanie podgrzewanej linii powoduje, że wszystkie składniki gazu w strumieniu próbki, pozostaną w temperaturze powyżej ich punktu rosy, co eliminuje ryzyko powstania kondensacji. Jest to bezpieczny sposób na przetransportowanie próbki do analizatorów lub specjalnych chłodnic Ankersmid. Podgrzewane elektrycznie linie próbkowania serii AHL X, są zaprojektowane do transportu próbki gazu przez strefę wybuchową typu 1 lub 2, nie natomiast dla stref 0.
Produkcja całkowita “gotowy do użycia”
-
JEDEN przewód podgrzewany z automatyczną regulacją temperatury
-
Brak występowania zimnych miejsc
-
Rurka DN 4/6, 6/8 lub 8/10 mm
Opis
Podgrzewane przewody, są produkowane zgodnie z specyfikacją klienta o określonej długości i pakowane w fabryce. Element grzejny stosowany w przewodach, posiada funkcję autoregulacji. Przewód grzejny jest montowany do rurki poboru próby, w sposób ścisły, eliminując występowanie zimnych obszarów lub stref w nagrzanej linii i możliwość powstania potencjalnej blokady.
Oferujemy szereg standardowych linii, które pasują do układów produkowanych na życzenie klienta
a. rurka PTFE zamocowana na stałe b. wymienna rurka z PTFE c. rurka SS316 zamocowana na stałe
Dostępne przewody zgodne z ATEX
Zgodność z definicją ATEX
EX II 2G EEXe ma IIC T3
Zabezpieczenie przed wybuchem II grupy
2G kategoria (strefa 1)
Eex norma europejska
℮ zgodność z DIN EN 60079-7
ma zgodność z DIN EN 60079-18 (profilowanie)
IIC grupa gazowa (wodór)
T3 klasa temperaturowa do 200°C
Podgrzewane przewody Ankersmid
| Temperatura pracy +10°C do -20°C otoczenie | Średnica rurki | Kod przewodu (m) | Montaż początkowy i końcowy (1x) |
|---|---|---|---|
| Rurka PTFE zamocowana na stałe | DN 4/6mm | AHL 010 | AHL 102 |
| DN 6/8mm | AHL 011 | ||
| DN 8/10mm | AHL 012 |
| Wymienna rurka PTFE | DN 4/6mm | AHL 016 | AHL 108 |
|---|---|---|---|
| DN 6/8mm | AHL 017 | ||
| DN 8/10mm | AHL 018 |
| Rurka SS316 zamocowana na stałe | DN 4/6mm | AHL 022 | AHL 124 |
|---|---|---|---|
| DN 6/8mm | AHL 023 | ||
| DN 8/10mm | AHL 024 |
| Temperatura pracy +80°C do -20°C otoczenie | Dodatkowe p/n dla wszystkich średnic | AHL M025 | - |
|---|---|---|---|
| Temperatura pracy +120°C do -20°C otoczenie | Dodatkowe p/n dla wszystkich średnic | AHL M060 | - |
| Przewód podgrzewany zaprojektowany jako ATEX | Dodatkowe p/n dla wszystkich linii typu AHL 010-012-016-018 i 022-024 | AHLX 01x AHLX 02x | AHLX 1xx |
| DN | DN 4/6 | DN 6/8 | DN 8/10 |
|---|---|---|---|
| Średnica zewnętrzna rurki | 6 mm | 8 mm | 10 mm |
| Średnica zewnętrzna rurki karbowanej | 42.5mm (Standard) / 42.5mm (ATEX) | ||
| Średnica zewnętrzna nasadek twardych | 47mm (Standard) / 47mm (ATEX) | ||
| Pobór mocy przy +10°C | 26W/m | 26W/m | 26W/m |
| Pobór mocy przy +80°C | 46W/m | 46W/m | 46W/m |
| Pobór mocy przy +120°C | 63W/m | 63W/m | 63W/m |
| Długość elementu łączącego | 25mm | ||
| Min. promień gięcia | 270mm | ||
| Maks. produkowana długość | 78m | ||
| Maks. temperatura otoczenia | -40°C to +85°C |
Wymiary i minimalny promień gięcia (tolerancja: długość: 2%, średnica: 5%)
Podgrzewane przewody Ankersmid
-
Podgrzewane przewody - regulacja temperatury w zakresie 200 0 C / 250 0 C
-
AHL 030, 031, 032 - zamocowana na stałe rurka PTFE
-
AHL 033, 034, 035 - wymienna rurka PTFE
-
AHL 036, 037, 038 - zamocowana na stałe rurka SS316
Zastosowanie
Elektrycznie podgrzewane przewody serii AHL, są przeznaczone do podłączenia wszystkich elementów poboru próby firmy Ankersmid. Zastosowanie podgrzewanej linii powoduje, że wszystkie składniki gazu w strumieniu próbki pozostaną w temperaturze powyżej ich punktu rosy, co eliminuje ryzyko powstania kondensacji. Jest to bezpieczny sposób na przetransportowanie próbki do analizatorów lub specjalnych chłodnic Ankersmid. Podgrzewane elektrycznie linie próbkowania serii AHL X, są zaprojektowane do transportu próbki gazu przez strefę wybuchową typu 1 lub 2, nie natomiast dla stref 0.
-
Produkcja całkowita “gotowy do użycia”
-
JEDEN przewód podgrzewany
-
Brak występowania zimnych miejsc
-
Rurka DN 4/6, 6/8 lub 8/10 mm
Opis
Podgrzewane przewody, są produkowane zgodnie z specyfikacją klienta o określonej długości i pakowane w fabryce. Element grzejny stosowany w przewodach, posiada funkcję autoregulacji. Przewód grzejny jest montowany do rurki poboru próby, w sposób ścisły, eliminując występowanie zimnych obszarów lub stref w nagrzanej linii i możliwość powstania potencjalnej blokady.
Oferujemy szereg standardowych linii, które pasują do układów produkowanych na życzenie klienta
a. rurka PTFE zamocowana na stałe b. wymienna rurka z PTFE c. rurka SS316 zamocowana na stałe
Dostępne przewody zgodne z ATEX
Zintegrowane PT100 (inne dostępne na życzenie)
Wymagany zewnętrzny kontroler temperatury
Zgodność z definicją ATEX
EX II 2G EEXe ma IIC T3
Zabezpieczenie przed wybuchem II grupy
2G kategoria (strefa 1)
EEx norma europejska
℮ zgodność z DIN EN 60079-7
ma zgodność z DIN EN 60079-18 (profilowanie)
IIC grupa gazowa (wodór)
T3 klasa temperaturowa do 200°C

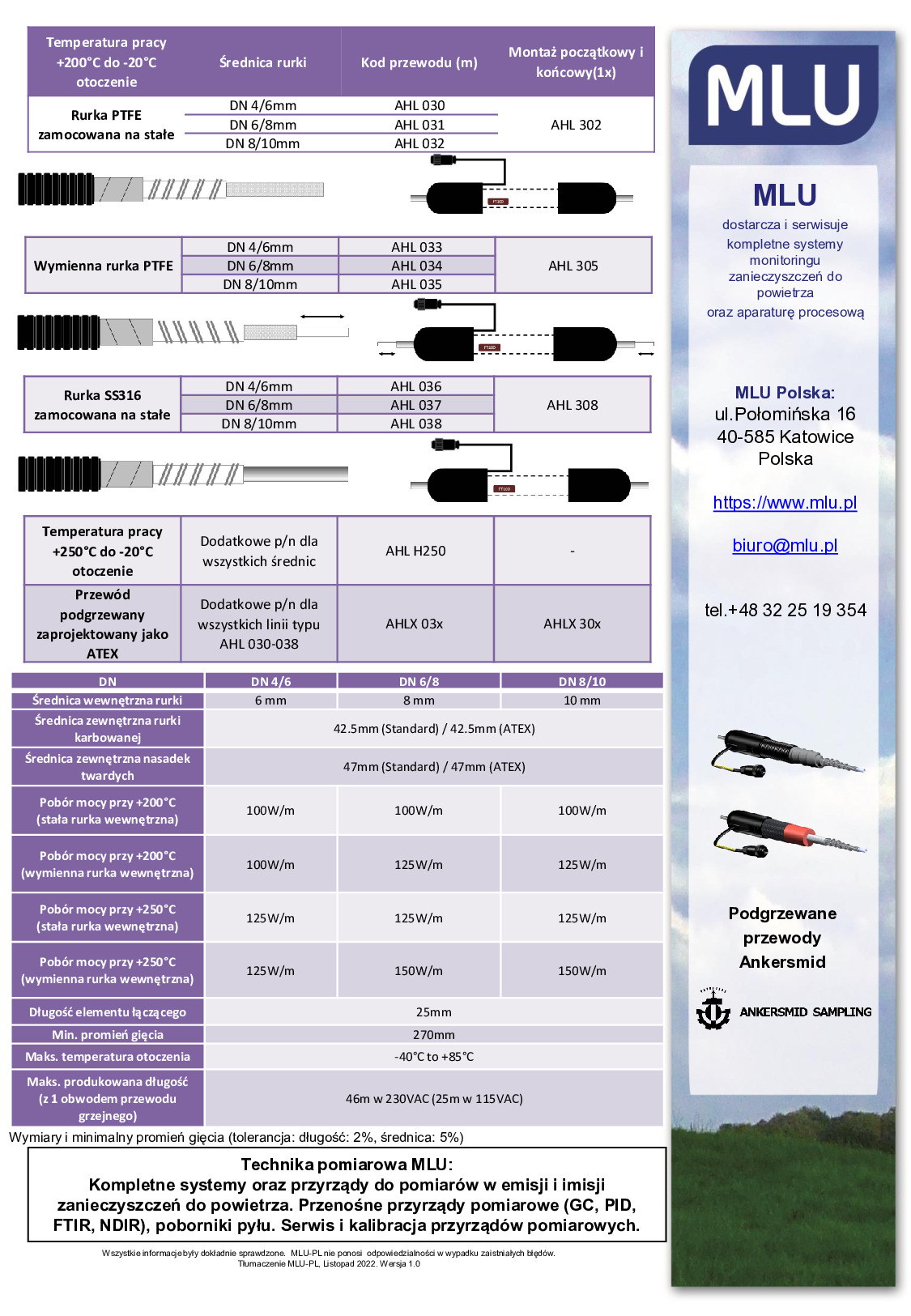

| Temperatura pracy +200°C do -20°C otoczenie | Średnica rurki | Kod przewodu (m) | Montaż początkowy i końcowy(1x) |
|---|---|---|---|
| Rurka PTFE zamocowana na stałe | DN 4/6mm | AHL 030 | AHL 302 |
| DN 6/8mm | AHL 031 | ||
| DN 8/10mm | AHL 032 |
