Podgrzewane przewody Ankersmid
Podgrzewane przewody:
Regulacja temperatury w zakresie: do +200/250°C
Samoregulacja temperatury w zakresie nastaw: +10/+80/+120°C
Zastosowanie
Zastosowanie podgrzewanej linii powoduje, że wszystkie składniki gazu w strumieniu próbki, pozostają w temperaturze powyżej ich punktu rosy, co eliminuje ryzyko powstania kondensacji. Jest to bezpieczny sposób przetransportowania próbki gazu do analizatorów lub specjalnych chłodnic Ankersmid. Przewody są kompatybilne z rozwiązaniami Ankersmid oraz równoważnymi (czasami wymaga dodatkowych elementów opcjonalnych).
Podgrzewane elektrycznie przewody serii AHLX, są zaprojektowane do transportu próbki gazu przez strefę wybuchową typu 1 lub 2, natomiast nie przez strefę 0.
-
Produkcja całkowita “gotowy do użycia”
-
Brak występowania zimnych miejsc
-
Rurka DN 4/6, 6/8 lub 8/10 mm
Opis
Podgrzewane przewody, są produkowane o długości zgodnej ze specyfikacją klienta i pakowane fabrycznie.
Regulacja temperatury, odbywa się za pomocą kontrolera temperatury. Przewód grzejny łączony szeregowo, jest skręcony wokół przewodu transportu próby.
Przewód grzejny stosowany w przewodach, posiada funkcję autoregulacji.
Przewód grzejny jest montowany do rurki poboru próby, w sposób ścisły, eliminując występowanie zimnych obszarów lub stref w linii poboru i możliwość powstania potencjalnej blokady.
Oferujemy szereg standardowych przewodów, które pasują do typowych układów jak i rozwiązania dedykowane do specyficznych wymagań klienta.
a. rurka PTFE zamocowana na stałe__ _(samoregulowane AHL 010/011/012, grzane AHL 030 /031/032)
b. wymienna rurka z PTFE__ (samoregulowane AHL 016/017 /018, grzane AHL 033/034/035)
c. rurka SS316 zamocowana na stałe__ _(samoregulowane AHL 022/023/024, grzane AHL 036 /037/038)
Zgodność z definicją ATEX: EX II 2G EEXe ma IIC T3
Dostępne przewody zgodne z ATEX
| Zabezpieczenie przed wybuchem II grupy 2G kategoria (strefa 1) Eex norma europejska ℮ zgodność z DIN EN 60079-7 | ma zgodność z DIN EN 60079-18 (profilowanie) IIC grupa gazowa (wodór) T3 klasa temperaturowa do 200°C |
|---|
Podgrzewane przewody Ankersmid
Podgrzewane przewody, z regulacją temperatury w zakresie +200/250°C
| Temperatura pracy +200°C @-20°C otoczenie | Średnica rurki | Kod przewodu (m) | Montaż początkowy i końcowy(1x) |
|---|---|---|---|
| Rurka PTFE zamocowana na stałe | DN 4/6mm | AHL 030 | AHL 302 |
| DN 6/8mm | AHL 031 | ||
| DN 8/10mm | AHL 032 |
Zakończenia przewodu: adaptery ze stali nierdzewnej, długość: 25 mm
| Wymienna rurka PTFE | DN 4/6mm | AHL 033 | AHL 305 |
|---|---|---|---|
| DN 6/8mm | AHL 034 | ||
| DN 8/10mm | AHL 035 |
Zakończenia przewodu: adaptery ze stali nierdzewnej, długość: 25 mm
Rura PTFE 500 mm wymienna nakładka
| Rurka SS316 zamocowana na stałe | DN 4/6mm | AHL 036 | AHL 308 |
|---|---|---|---|
| DN 6/8mm | AHL 037 | ||
| DN 8/10mm | AHL 038 |
Zakończenia przewodu: adaptery ze stali nierdzewnej, długość: 25 mm
| Temperatura pracy +250°C @ -20°C otoczenie | Dodatkowe p/n dla wszystkich średnic | AHL H250 |
|---|
| DN | DN 4/6 | DN 6/8 | DN 8/10 | |
|---|---|---|---|---|
| Średnica zewnętrzna rurki | 6 mm | 8 mm | 10 mm | |
| Temperatura pracy | +200°C (standardowo, 250°C z p/n AHL H250) | |||
| Średnica zewnętrzna osłony spieralnej | 43 mm | |||
| Średnica zewnętrzna nasadek twardych | 50 mm | |||
| Osłona zewnętrzna | spiralna PA12 | |||
| Pobór mocy przy +180°C | 100 W/m | 110 W/m | 130 W/m | |
| Pobór mocy przy +250°C | +20% | |||
| Max długość dla 1 obiegu grzewczego | ze stałą rurką: 48 m | z wymienną rurką: 30 m | ||
| Min. promień gięcia | 270 mm | |||
| Maks. temperatura otoczenia | -40°C do +85°C |
Wymiary i minimalny promień gięcia (tolerancja: długość: 2%, średnica: 5%)
Podgrzewane przewody Ankersmid
Podgrzewane przewody, z regulacją temperatury w zakresie +180°C, ATEX
| Temperatura pracy +10°C @ -20°C otoczenie | Średnica rurki | Kod przewodu (m) | Montaż początkowy i końcowy(1x) |
|---|---|---|---|
| Rurka PTFE zamocowana na stałe | DN 4/6mm | AHLX 030 | AHLX 302 |
| DN 6/8mm | AHLX 031 | ||
| DN 8/10mm | AHLX 032 |
Zakończenia przewodu: rura PTFE 500 mm wymienna nakładka
| Wymienna rurka PTFE | DN 4/6mm | AHLX 033 | AHLX 305 |
|---|---|---|---|
| DN 6/8mm | AHLX 034 | ||
| DN 8/10mm | AHLX 035 |
Zakończenia przewodu: rura PTFE 500 mm wymienna nakładka
| Rurka SS316 zamocowana na stałe | DN 4/6mm | AHL 036 | AHL 308 |
|---|---|---|---|
| DN 6/8mm | AHL 037 | ||
| DN 8/10mm | AHL 038 |
Zakończenia przewodu: rura PTFE 500 mm wymienna nakładka
| DN | DN 4/6 | DN 6/8 | DN 8/10 | ||
|---|---|---|---|---|---|
| Średnica zewnętrzna rurki | 6 mm | 8 mm | 10 mm | ||
| Temperatura pracy | +180°C | ||||
| Średnica zewnętrzna osłony spiralnej | 43 mm | ||||
| Średnica zewnętrzna nasadek twardych | 40 x 75 mm | ||||
| Osłona zewnętrzna | spiralna PA6 | ||||
| Pobór mocy przy +180°C | 60 W/m | 110 W/m | 130 W/m | ||
| Max długość dla obiegu linii z regulacją (z zabezpieczeniem bezpiecznikiem 32A) | 50 m | 50 m | 50 m | ||
| Min. promień gięcia | 270 mm | ||||
| Maks. temperatura otoczenia | -20°C do +85°C |
Wymiary i minimalny promień gięcia (tolerancja: długość: 2%, średnica: 5%)
Zgodność z definicją ATEX
Dla linii, pracujących w zakresie temperatur + 180°C:
Ill 2G Ex 60079-30-1 IIC T6…T2 Gb
ll 2D EX 60079—30—1 IIIC Txxx°C Db
Podgrzewane przewody Ankersmid
Podgrzewane przewody, z samoregulacją temperatury w zakresie +10/+80/ +120°C
| Temperatura pracy +10°C @ -20°C otoczenie | Średnica rurki | Kod przewodu (m) | Montaż początkowy i końcowy(1x) |
|---|---|---|---|
| Rurka PTFE zamocowana na stałe | DN 4/6mm | AHL 010 | AHL 102 |
| DN 6/8mm | AHL 011 | ||
| DN 8/10mm | AHL 022 |
Zakończenia przewodu: adaptery ze stali nierdzewnej, długość: 25 mm
| Wymienna rurka PTFE | DN 4/6mm | AHL 016 | AHL 108 |
|---|---|---|---|
| DN 6/8mm | AHL 017 | ||
| DN 8/10mm | AHL 018 |
Zakończenia przewodu: adaptery ze stali nierdzewnej, długość: 25 mm
Rura PTFE 500 mm wymienna nakładka
| Rurka SS316 zamocowana na stałe | DN 4/6mm | AHL 022 | AHL 124 |
|---|---|---|---|
| DN 6/8mm | AHL 023 | ||
| DN 8/10mm | AHL 024 |
Zakończenia przewodu: adaptery ze stali nierdzewnej, długość: 25 mm
| Temperatura pracy +80°C @ -20°C otoczenie | Dodatkowe p/n dla wszystkich średnic | AHL M025 |
|---|---|---|
| Temperatura pracy +120°C @ -20°C otoczenie | Dodatkowe p/n dla wszystkich średnic | AHL M060 |
| DN | DN 4/6 | DN 6/8 | DN 8/10 |
|---|---|---|---|
| Średnica zewnętrzna rurki | 6 mm | 8 mm | 10 mm |
| Nastawa temperatury | +10°C | +80°C | +120°C |
| Średnica zewnętrzna osłony spieralnej | 43 mm | ||
| Średnica zewnętrzna nasadek twardych | 50 mm | ||
| Osłona zewnętrzna | spiralna PA12 | ||
| Pobór mocy przy +10°C | 31 W/m | 110 W/m | |
| Pobór mocy przy +80°C | 45 W/m | 110 W/m | |
| Pobór mocy przy +120°C | 60 W/m | 110 W/m | |
| Max długość dla obiegu linii z samoregulacją (z bezpiecznikiem 32A) | 160 m | 135 m | 105 m |
| Min. promień gięcia | 270 mm | ||
| Maks. temperatura otoczenia | -20°C do +85°C |
Wymiary i minimalny promień gięcia (tolerancja: długość: 2%, średnica: 5%)
Podgrzewane przewody Ankersmid
Podgrzewane przewody, z samoregulacją temperatury w zakresie +10/+80/+120°C, ATEX
| Temperatura pracy +10°C @ -20°C otoczenie | Średnica rurki | Kod przewodu (m) | Montaż początkowy i końcowy(1x) |
|---|---|---|---|
| Rurka PTFE zamocowana na stałe | DN 4/6mm | AHLX 010 | AHLX 102 |
| DN 6/8mm | AHLX 011 | ||
| DN 8/10mm | AHLX 022 |
Zakończenia przewodu: rura PTFE 500 mm stała nakładka
| Wymienna rurka PTFE | DN 4/6mm | AHLX 016 | AHLX 108 |
|---|---|---|---|
| DN 6/8mm | AHLX 017 | ||
| DN 8/10mm | AHLX 018 |
Zakończenia przewodu: rura PTFE 500 mm wymienna nakładka
| Rurka SS316 zamocowana na stałe | DN 4/6mm | AHL 022 | AHL 124 |
|---|---|---|---|
| DN 6/8mm | AHL 023 | ||
| DN 8/10mm | AHL 024 |
Zakończenia przewodu: rura PTFE 500 mm stała nakładka
| Temperatura pracy +80°C @ -20°C otoczenie | Dodatkowe p/n dla wszystkich średnic | AHLX M025 |
|---|---|---|
| Temperatura pracy +120°C @ -20°C otoczenie | Dodatkowe p/n dla wszystkich średnic | AHLX M060 |
| DN | DN 4/6 | DN 6/8 | DN 8/10 |
|---|---|---|---|
| Średnica zewnętrzna rurki | 6 mm | 8 mm | 10 mm |
| Nastawa temperatury | +10°C | +80°C | +120°C |
| Średnica zewnętrzna osłony spiralnej | 43 mm | ||
| Średnica zewnętrzna nasadek twardych | 40 x 75 mm | ||
| Osłona zewnętrzna | spiralna PA6 | ||
| Pobór mocy przy +10°C | 16 W/m | 110 W/m | |
| Pobór mocy przy +80°C | 38 W/m | 110 W/m | |
| Pobór mocy przy +120°C | 47 W/m | 110 W/m | |
| Max długość dla obiegu linii z samoregulacją (z bezpiecznikiem 32A) | 160 m | 135 m | 105 m |
| Min. promień gięcia | 270 mm | ||
| Maks. temperatura otoczenia | -20°C do +85°C |
Wymiary i minimalny promień gięcia (tolerancja: długość: 2%, średnica: 5%)
Zgodność z definicją ATEX
Dla linii, pracujących w zakresie temperatur + 10°C:
Ex e IIC T6 Gb
Ex tD A21 IP66 T80°C
II 2G Ex e II T6
II 2D Ex tD A21 IP66 T80°C
Zgodność z definicją ATEX
Dla linii, pracujących w zakresie temperatur + 80°C - 120°C :
Ex e IIC T3 Gb
Ex tD A21 IP66 T200°C
II 2G Ex e II T3
II 2D Ex tD A21 IP66 T200°C
Podgrzewane przewody Ankersmid
Podgrzewane przewody, regulacją temperatury ze złączami FastLock, do aplikacji przenośnych
| Temperatura pracy +200°C @ -20°C otoczenie | Średnica rurki | Kod przewodu (m) | Montaż początkowy i końcowy(1x) |
|---|---|---|---|
| Rurka PTFE zamocowana na stałe | DN 4/6mm | AHL 025 | AHL 205 |
| Osłona zewnętrzna: Wysoce elastyczna czarna gładka silikonowa nakładka (OD: 43mm) materiał: silikon Zawiera 3 dodatkowe przewody do zasilania sondy. Max długość: 23 m Czujnik temperatury: Pt100, umieszczony 0,3/2 m od strony z zasilaniem (linie </> 5 m) | Nasadki twarde: Złączki żeńskie FastLock, znajdujące się po stronie z zasilaniem (strona chłodnicy) i bez zasilania (strona sondy). Kable połączeniowe: Strona z zasilaniem: 0,2 m z wtyczką 7-pin Strona bez zasilania: 0,3 m ze złączem 7-pinowym. |
|---|
| Rurka PTFE zamocowana na stałe | DN 6/8mm | AHL 125 | AHL 225 |
|---|---|---|---|
| DN 8/10mm | AHL 126 |
Zakończenia przewodu: rura PTFE 500 mm wymienna, nakładka
| Osłona zewnętrzna: Wysoce elastyczna czarna gładka silikonowa nakładka (OD: 43mm) materiał: silikon Zawiera 3 dodatkowe przewody do zasilania sondy. Max długość: 23 m Czujnik temperatury: Pt100, umieszczony 0,3/2 m od strony z zasilaniem (linie </> 5m) | Nasadki twarde: Kołek ze stali nierdzewnej (długość: 25 mm), znajdujący się po stronie z zasilaniem (strona chłodnicy) i złączka żeńska FastLock po stronie bez zasilania (strona sondy). Kable połączeniowe: Strona z zasilaniem: 0,5 m z wtyczką 7-pin Strona bez zasilania: 0,5 m ze złączem 7-pinowym. |
|---|
Różne adaptery męskie do systemu FastLock
| APP 300 | Męska przejściówka FastLock z gwintem 1/4"m NPT do łatwego łączenia przewodów podgrzewanych ze złączem FastLock, z przenośną sondą do pobierania próbek gazowych z serii APP 1xx. | ||
| APP 310 | Adapter męski FastLock z gwintem 1/8"m NPT lub złącze umożliwiające łatwe łączenie przewodów podgrzewanych, za pomocą złącza FastLock, z innymi przenośnymi i stacjonarnymi sondami do pobierania próbek gazowych. | ||
| APP 315 | Adapter męski FastLock z gwintem G1/8"m do łatwego łączenia przewodów grzewczych ze złączem FastLock, z innymi sondami do pobierania próbek, analizatorami i instrumentami. | ||
| APP 318 | Adapter męski FastLock z przyłączem do rurki DN6 (wraz z nasadką i nakrętką) do łatwego łączenia przewodów podgrzewanych ze złączem FastLock. | ||
| APP 320 | Męski adapter FastLock z rurką o średnicy zewnętrznej: 6 mm i długości: 25 mm do łatwego łączenia przewodów podgrzewanych, z przenośnym systemem kondycjonowania serii APS i innymi złączami rurowymi ze stali nierdzewnej. | ||
| APP 330 | Podwójna śruba adaptera APP 330 FastLock do łatwego łączenia dwóch przewodów grzewczych, za pomocą złącza FastLock. |
Podgrzewane przewody Ankersmid
| Przewód rozprężający, na metry | Numer katalogowy |
|---|---|
| Przewód rozprężający po stronie bez zasilania, materiał: stal nierdzewna | AHL P00 |
| Zestaw montażowy do powyższej wersji | Numer części |
| Zestaw montażowy: pętelkowe oczka po obu stronach | AHL P01 |
| Dodatkowa wewnętrzna rurka PTFE, np. do przedmuchu, gazu kalibracyjnego/testowego, do rurki poboru próby (wewnątrz osłony), na metry | Numer katalogowy |
|---|---|
| Wewnętrzna rurka PTFE DN 4/6 | AHL P15 |
| Wewnętrzna rurka PTFE DN 6/8 | AHL P17 |
| Zestaw montażowy do powyższych dwóch wersji | Numer katalogowy |
| Zestaw montażowy: rurka 500 mm z obustronną nakładką | AHL P18 |
| Kabel wewnętrzny z otwartymi przewodami (izolacja PTFE), np. do podłączenia sygnałów elektrycznych, zasilanie innych urządzeń, na metry | Numer katalogowy |
|---|---|
| Kabel wewnętrzny 5x 0,75mm² | AHL P19 |
| Kabel wewnętrzny 5x 1,5mm² | AHL P21 |
| Kabel wewnętrzny 3x 0,75mm² | AHL P33 |
| Kabel wewnętrzny 3x 1,5mm² | AHL P35 |
| Zestaw montażowy dla powyższych czterech wersji | Numer katalogowy |
| Zestaw montażowy: nakładki otwarte, 2000 mm z obu stron | AHL P34 |
| Zestaw montażowy: kabel (długość 0,2 m) z wtyczką (7-pinową) po stronie z zasilaniem, kabel (długość: 0,3 m) ze złączem (7-pinowym) po stronie bez zasilania | AHL P80 |
| Osłony zewnętrzne do przewodów podgrzewanych, na metry | Numer katalogowy |
|---|---|
| Osłona wykonana z oplotu poliamidowego (OD: 43 mm) zamiast standardowej, dla wszystkich przewodów podgrzewanych pracujących w max. temperaturze 250°C | AHL 399 |
| Wysoce elastyczna czarna gładka silikonowa osłona (OD: 43 mm lub OD 29 mm) zamiast standardowej, dla wszystkich przewodów podgrzewanych pracujących w max. temperaturze 200°C. Max. długość linii: 23 m | AHL 400 |
| Osłona wykonana z plecionki ze stali nierdzewnej zamiast standardowej, dla wszystkich przewodów podgrzewanych pracujących w max. temperaturze 200°C | AHL 401 |
Podgrzewane przewody Ankersmid
| Spiralna osłona do przewodów próbkujących, na metry | Numer katalogowy |
|---|---|
| Elastyczna spiralna osłona o średnicy zewnętrznej 30 mm | AHL P39 |
| Elastyczna spiralna osłona o średnicy zewnętrznej 42,5 mm | AHL P40 |
| Elastyczna spiralna osłona o średnicy zewnętrznej 54 mm | AHL P41 |
| Dławiki kablowe do zaślepek, tylko do przewodów z osłoną spiralną | Numer katalogowy |
|---|---|
| Zaślepka z dławikiem kablowym M40x1,5 po stronie bez zasilania z adapterem SS (40 mm). Do mocowania podgrzewanej linii na spodniej płycie sondy do pobierania próbek (nie dla linii ATEX) | AHL P25 |
| Zaślepka z dławikiem kablowym PG36 (bez adaptera SS) po stronie bez zasilania | AHL P85 |
| Zaślepka z dławikiem kablowym PG36 (bez adaptera SS) po stronie z zasilaniem | AHL P86 |
| Zaślepka z dławikiem kablowym M63 (bez adaptera ze stali nierdzewnej) po stronie bez zasilania, do linii ATEX | AHLX P85 |
| Zaślepka z dławikiem kablowym M63 (bez adaptera ze stali nierdzewnej) po stronie z zasilaniem, do linii ATEX | AHLX P86 |
| Dławik kablowy M63 po stronie z zasilaniem, do przejścia przez ścianki szafy, bez zestawu montażowego | AHL P24 |
| Dławik kablowy M63 po stronie z zasilaniem, do przejścia przez ścianki szafy, bez zestawu montażowego, do linii ATEX | AHLX P24 |
| Specjalne okucia do zaślepek | Numer katalogowy |
|---|---|
| Łącznik Y 45° ze stali nierdzewnej DN4/6mm po stronie z zasilaniem, w tym zestaw montażowy | AHL P30 |
| Łącznik Y 45° ze stali nierdzewnej DN6/8mm po stronie z zasilaniem, w tym zestaw montażowy | AHL P31 |
| Łącznik Y 45° ze stali nierdzewnej DN8/10 mm po stronie z zasilaniem, w tym zestaw montażowy | AHL P32 |
| Złącze L 90° ze stali nierdzewnej po stronie bez zasilania, w tym zestaw montażowy | AHL P75 |
| Przyłącze boczne 90° przyłącze boczne ze stali nierdzewnej po stronie z zasilaniem, w tym zestaw montażowy | AHL P76 |
| Przyłącze boczne 90° przyłącze boczne ze stali nierdzewnej po stronie z bez zasilania, w tym zestaw montażowy | AHL P77 |

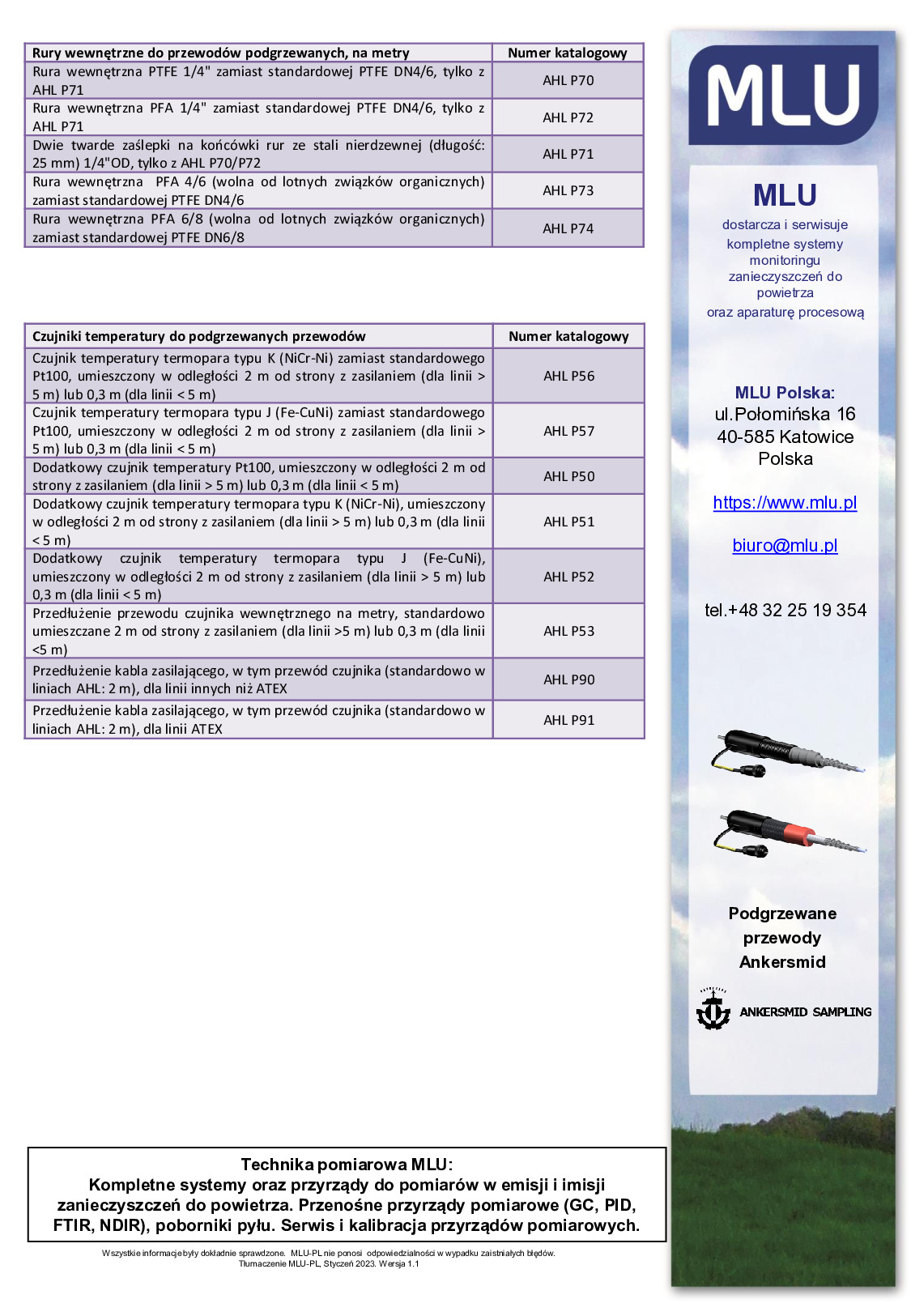

| Rury wewnętrzne do przewodów podgrzewanych, na metry | Numer katalogowy |
|---|---|
| Rura wewnętrzna PTFE 1/4" zamiast standardowej PTFE DN4/6, tylko z AHL P71 | AHL P70 |
| Rura wewnętrzna PFA 1/4" zamiast standardowej PTFE DN4/6, tylko z AHL P71 | AHL P72 |
| Dwie twarde zaślepki na końcówki rur ze stali nierdzewnej (długość: 25 mm) 1/4"OD, tylko z AHL P70/P72 | AHL P71 |
| Rura wewnętrzna PFA 4/6 (wolna od lotnych związków organicznych) zamiast standardowej PTFE DN4/6 | AHL P73 |
| Rura wewnętrzna PFA 6/8 (wolna od lotnych związków organicznych) zamiast standardowej PTFE DN6/8 | AHL P74 |
