Sondy poboru próby Ankersmid

Sondy poboru próby seria ASP 13xx/14xx/15xx

Zastosowanie

Sondy do pobierania próbek gazu ASP, są przeznaczone do poboru próbek w trybie ciągłym. Mogą one pracować w trudnych warunkach procesowych, w wysokim lub niskim zapyleniu, różnych temperaturach oraz w ekstremalnej wilgotności. Z uwagi na fakt, że sondy ASP występują w różnych długościach, nadają się do zastosowań o niskim lub bardzo wysokim obciążeniu pyłem. W zależności od kwasowego punktu rosy, standardowa sonda pracuje w temperaturze 180°C. W razie potrzeby, może ona pracować w wersji wysokotemperaturowej, w temperaturze 320°C (np. aplikacje De-NOx).

• Wysuwany wewnętrzny korpus sondy do łatwej wymiany filtra wstępnego i/lub (nieogrzewanej) rurki poboru gazu, bez konieczności demontażu sondy.

• Opcjonalnie płukanie wsteczne/kalibracja.

• Podłączenie wg EN14181 dla gazu kalibracyjnego lub testowego. Wprowadzenie gazu opcjonalnie przez element filtrujący.

• Dostępny wkład z włókna szklanego do pomiarów spalin z generatorów Diesla lub podobnych aplikacji (sadza).

• Uniwersalna obejma montażowa do podgrzewanych przewodów.

• Bardzo uniwersalne zastosowanie.

• Odpowiednia kompaktowa i modułowa konstrukcja dla większości aplikacji.

• Uniwersalna podstawka pod przewód podgrzewany, wykonana z wstępnie wyciętych laserowo elementów do podłączenia dławika M40 oraz opcjonalnie dodatkowy zacisk.

• Zmniejszone ryzyko narażenia operatora na niebezpieczeństwo.

• Łatwy montaż.

• Łatwa konserwacja.

• Komunikacja cyfrowa (opcja).

Opis

Ze względu na swoją modułową konstrukcję i różne opcje, filtry do podgrzewanych sond obejmują bardzo szeroki zakres zastosowań. Wybór różnych długości podgrzewanego korpusu filtra oraz element filtracyjny 150 mm, są odpowiednie do większości zastosowań, i mogą pracować nawet przy zapyleniu do 1 grama w m³. Filtry 180 mm o większej powierzchni filtracyjnej, nadają się do zastosowań przy zapyleniu do 4 gramów w m³. Funkcja blow-back/przedmuchu wstecznego umożliwia usuwanie pyłów, przy zapyleniu do 10 g/m³ - podobnie jak filtr 500 mm, zamontowany w ASP 1500. Dodatkowe wyposażenie sondy ASP 1500 w opcję blow-back, rozszerza zastosowanie do zapylenia 20 gramów w m³. W przypadku jeszcze większego obciążenia pyłem, filtr główny może być umieszczony za filtrem wstępnym.

Istotną zaletą jest fakt, że wszystkie filtry są wymienne bez demontażu sondy oraz bez użycia narzędzi. Czyszczenie i/lub wymiana nieogrzewanych rurek do poboru próbek lub filtrów wstępnych, może być wykonana po wyjęciu filtra z sondy.

Temperatura sondy jest kontrolowana przez mikroprocesor oparty na kontrolerze PID (opcjonalnie z komunikacją Modbus/RS485). Istnieje możliwość zaprogramowania styków alarmu lub awarii, a temperaturę pracy można w łatwy sposób zmienić. Standardowym czujnikiem temperatury jest PT100, natomiast w wersji wysokotemperaturowej standardem jest termopara.

Sondy poboru próby seria ASP 13xx/14xx/15xx

Dla wszystkich sond oferowane są następujące funkcje:

Gaz testowy można wprowadzać bezpośrednio do sondy, zgodnie z EN14181, która umożliwia podawanie gazu kalibracyjnego przez element filtrujący sondy próbki gazu.

Gaz testowy można wprowadzać do sondy przez zawór zwrotny, bezpośrednio do wylotu próbki, w taki sposób, żeby nie doszło do utraty gazu kalibracyjnego.

Zawór odcinający ze sterowaniem pneumatycznym odcina wylot próbki gazu z obszaru filtra wewnętrznego. Funkcja dostępna przy przedmuchu wstecznym.

Czyszczenie filtra i sondy, można wykonać przez wloty portów o dużym przepływie, dzięki czemu przy dużym zapyleniu wymagana jest mniejsza konserwacja. Przepływ powietrza przez wloty, może być sterowany przez zawory pneumatycznie lub elektrycznie, a także w połączeniu z komorą objętościową dla przepływów o wysokim ciśnieniu.

Sondy poboru próby seria ASP 13xx/14xx/15xx

Sonda poboru typ ASP 13xx/14xx/15xx.

Zintegrowany cyfrowy kontroler temperatury ATC 144.

Złącze suwakowe.

Opcjonalny pneumatyczny zawór odcinający ASP 122, służący do odcięcia wylotu próbki gazu, zintegrowany ze złączem (3), montowany poniżej sondy.

Kalibracyjny zawór bezpieczeństwa typu ASP 070.

Wysuwany wewnętrzny korpus sondy (SS316).

Opcjonalny filtr wstępny ATF 180.

Pokrywa sondy z zamontowanym zewnętrznym elementem filtrującym, typ AUF 015 (150 mm, 2 μm, ceramika).

Osłona chroniąca przed warunkami pogodowymi.

Złącze z opcjami:

pneumatyczny zawór odcinający (ASP 122),

drugi wylot próbki gazu (ASP 132),

wylot gazu kalibracyjnego (ASP 070).

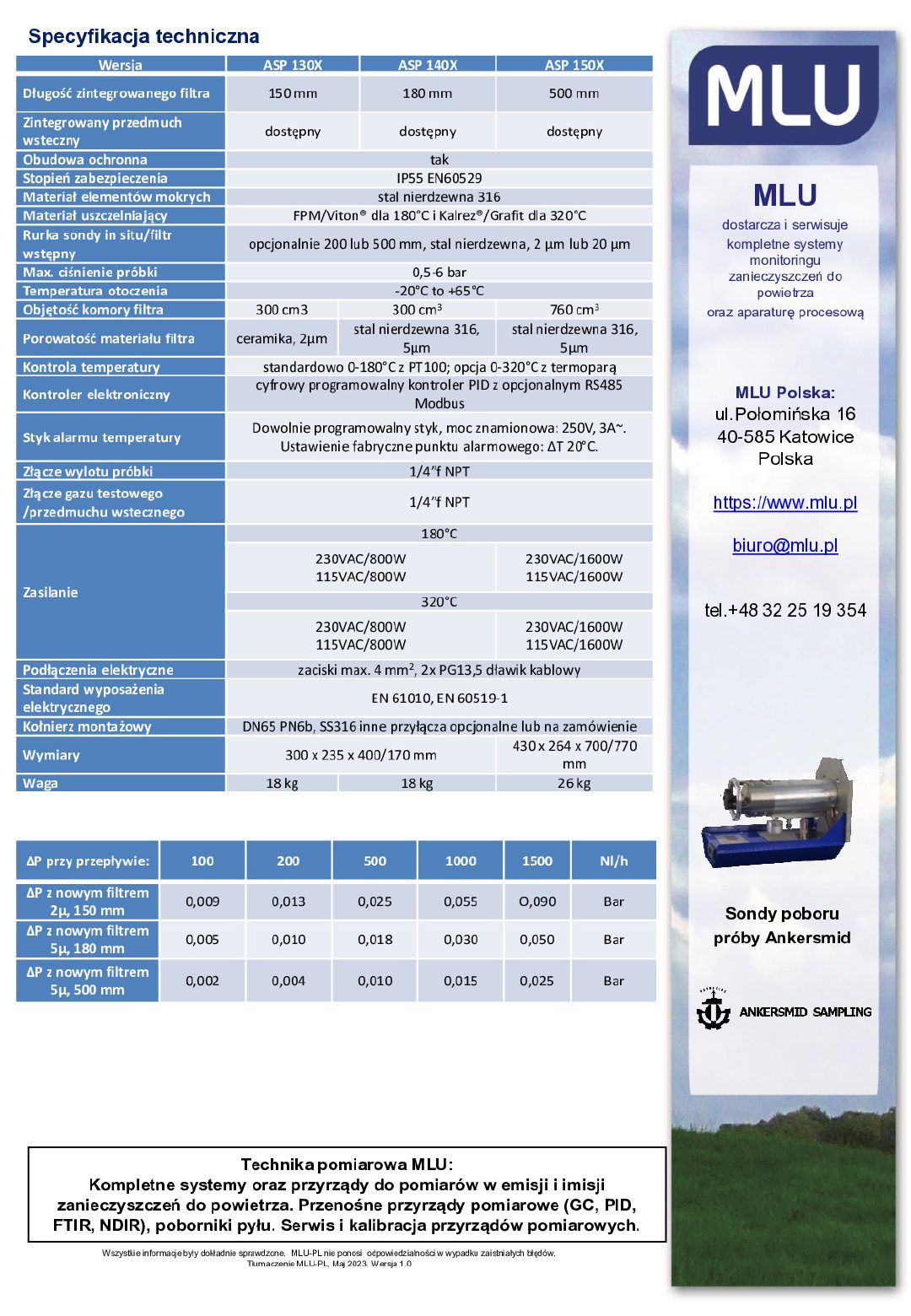

Specyfikacja
