Rurki poboru gazu
Niegrzane rurki do sond serii ASP 1xx/3xx/4xx/5xx/6xx
Zastosowanie
Opisane rurki do poboru gazu używane są w połączeniu z sondami ASP Ankersmid (lub kompatybilnymi) do pobierania próbek w optymalnym odcinku strumienia gazu. W przypadku typowej instalacji sondy, zalecana jest pozycja rurki w środkowej części strumienia gazu.
Przy stężeniach pyłu wyższych niż 2 g/m³, zalecany jest montaż filtra wstępnego, w połączeniu z rurką przedłużającą.
-
Używany przy zapyleniu do 2 g/m3
-
Pobieranie próbek za mokrym skruberem do 90°C
-
Pobór gazów do temperatury max. 1400°C
-
Różne materiały
-
Dostępne w standardowych długościach do 2500 mm, inne dostępne na życzenie
Opis
Rurki poboru gazu Ankersmid są dobierane zgodnie ze specyfiką aplikacji. Parametrem wpływającym na wybór jest skład gazu, nasycenie parą wodną, zapylenie, temperatura procesu, ciśnienie i prędkość gazu. Pośród standardowych długości, które zazwyczaj wynoszą 1 m, dostępne są również inne długości na żądanie.
Rurki z pomniejszoną objętością dostępne są do zastosowań z niskim przepływem gazu, w celu zmniejszenia czasów retencji.
Do pobierania próbek gazu za mokrym skruberem o wysokiej zawartości wody, dostępna jest rura z przedmuchem ADT, wyposażona w zintegrowany układ do usuwania kropel cieczy.
Gwint przyłączeniowy umożliwia łatwy montaż rurek do sondy gazowej.
Dodatkowe akcesoria do pobierania próbek
W przypadku dużego obciążenia pyłem:
Filtr wstępny serii ATF
Dla mniejszego odchylenia punktu rosy po stronie procesu:
Podgrzewane rurki poboru serii AST 05x, AST 10x, AST 15x, AST 20x
Maksymalna temperatura rurki poboru próby, jest uzależniona od długości poziomej wewnątrz danej strefy temperaturowej.
| Aplikacja | Typ rurki | Max T [0C] | Materiał | Połączenie | Średnica zewnętrzna |
|---|---|---|---|---|---|
| Za mokrym skruberem lub wysokim punktem rosy | ADT 080 (rurka z nadmuchem) | 900C | PTFE | G ¾”o | 40-70 |
| Temp. < 1500C | AST 411-412-413 | 1500C | PTFE | G ¾”o | 22 |
| Temp. < 6000C | AST 051-404 | 6000C | SS316 | G ¾”o | 22 |
| Temp. < 9000C | AST 431-432-433-434 | 9000C | Hastelloy C® | G ¾”o | 22 |
| Temp. < 14000C | AST 435 | 14000C | Kanthal C® | G ¾”o | 20 |
| HCl lub gaz wysoce korozyjny | AST 421-422-423-424 | 4500C | Tytan | G ¾”o | 22 |
Zastosowanie
Elektrycznie podgrzewane rurki poboru próby Ankersmid serii AST 05x-10x-15x-20x, są używane w ekstrakcyjnych systemach aby uniknąć chłodzenia i kondensacji.
Kondensacja w połączeniu z dużym zapyleniem może spowodować zablokowanie rurki. Należy tego unikać, ponieważ związki gazowe zawarte w próbce mogą zostać wchłonięte do kondensatu po ochłodzeniu i będą niewykrywalne. W przypadku bardzo wysokiego zapylenia (> 10 g/m³), w górnej części rurki można zamontować dodatkowy filtr ze stali nierdzewnej.
Opis

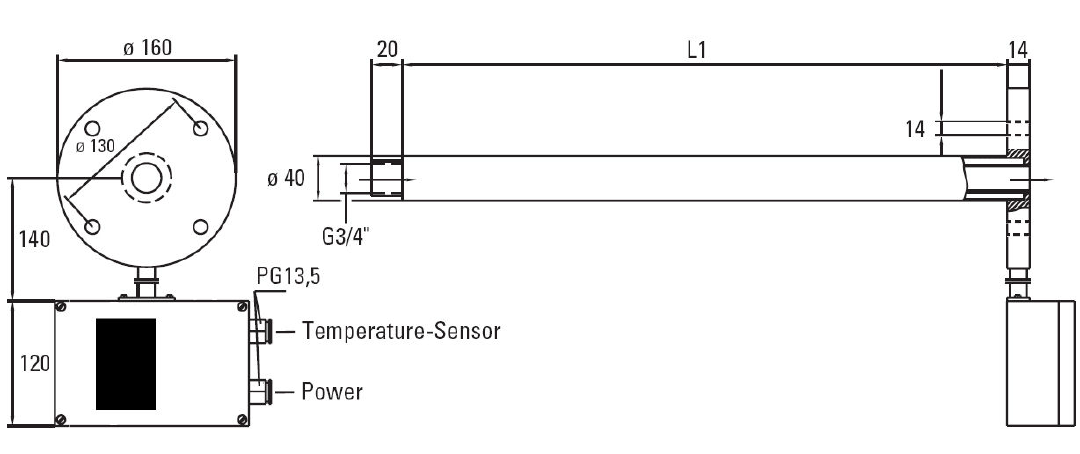

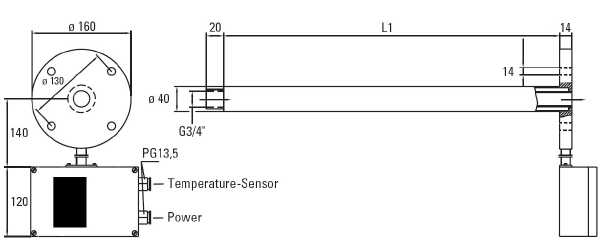

Elektrycznie podgrzewana rurka poboru gazu jest dostępna w 4 standardowych długościach: 0,5, 1, 1,5 i 2,0 metry, natomiast inne długości są dostępne na zamówienie.
Jak w przypadku wszystkich rurek Ankersmid, standardowym kołnierzem montażowym jest DN65 PN6. Istnieje możliwość zastosowania adapterów kołnierza do większości typowych połączeń procesowych, gdy jest to wymagane.
W razie potrzeby możliwe jest zainstalowanie nie podgrzewanej rurki do poboru gazu lub filtra wstępnego instalowanego w górnej części podgrzewanej rurki.
Wewnątrz rurki znajduje się zintegrowana termopara typu J (Fe-CuNi). Jest ona standardowo montowana w połączeniu z sterownikiem cyfrowym. Użytkownik ma możliwość dowolnego programowalna wartości zadanej i alarmu. Opcjonalnie dostępna jest dwukierunkowa komunikacja Modbus/RS485, która łączy sygnały ze wszystkich zainstalowanych sterowników Ankersmid. W ten sposób możliwa jest komunikacja cyfrowa, wykorzystywana do kontroli procesu.
Dodatkowe akcesoria do pobierania próbek
W przypadku dużego obciążenia pyłem:
Filtr wstępny serii ATF
| Typ serii AST | AST05x | AST10x | AST15x | AST20x |
|---|---|---|---|---|
| Czujnik temperatury i sterownik (dodatkowy numer seryjny) | ||||
| AST 001 | Wbudowany kapilarny sterownik temperatury | |||
| AST 002 | Czujnik temperatury termopara typu J (Fe-CuNi) | |||
| AST 004 | Czujnik temperatury termopara typu J (Fe-CuNi), wraz z zintegrowanym sterownikiem elektronicznym (nisko/wysoki alarm) | |||
| Protokół ModBUS/RS 485 | Opcjonalnie | |||
| Długość rurki poboru L1 | 500 mm | 1000 mm | 1500 mm | 2000 mm |
| Max. temp. próbki | 500°C | 200°C | 200°C | 200°C |
| Max. temp. pracy (wstępne ustawienia 180°C) | 200°C | 200°C | 200°C | 200°C |
| Filtr wstępny | Opcjonalnie | |||
| Złącze próbki gazu | G3/4”i | |||
| Obciążenie pyłem | max. 2 g/m3 | |||
| Objętość rurki poboru gazu | 200 ml/m | |||
| Max ciśnienie próbki | 5 bar g | |||
| Temp. otoczenia | -20°C do +70°C | |||
| Temp. przechowywania | -30°C do +70°C | |||
| Czas uruchomienia | Około 30 min | |||
| Zasilanie | 230VAC, 500W 115VAC, 500W | 230VAC, 500W 115VAC, 500W | 230VAC, 500W 115VAC, 500W | 230VAC, 500W 115VAC, 500W |
| Podłączenie elektryczne | 2 x 2.5mm² + 2.5mm² | |||
| Standard elektryczny | EN 61010, EN60519-1 | |||
| Stopień zabezpieczenia | IP54 EN 60529 | |||
| Kołnierz montażowy | DN65 PN6 | |||
| Materiał części zwilżanych | Stal nierdzewna 316 |
Elektrycznie podgrzewane rurki do sond przenośnych serii AST 30x
Zastosowanie
Seria podgrzewanych elektrycznie rurek poboru gazu serii AST 30x do sond przenośnych, jest stosowana w ekstrakcyjnych przenośnych systemach pobierania próbek, w celu uniknięcia chłodzenia i kondensacji próbki.
Kondensacja w połączeniu z dużym zapyleniem może spowodować zablokowanie rurki. Należy tego unikać, ponieważ związki gazowe zawarte w próbce mogą zostać wchłonięte do kondensatu po ochłodzeniu i będą niewykrywalne. W przypadku bardzo wysokiego zapylenia (> 10 g/m³), w górnej części rurki można zamontować dodatkowy filtr ze stali nierdzewnej.
-
Dostępne różne długości
-
Kompletna podgrzewana elektrycznie rurka poboru gazu
-
Zintegrowany sterownik kapilarny temperatury
-
Łatwość montażu
-
Dedykowana systemom przenośnym
Opis
Elektrycznie podgrzewana rurka poboru gazu jest dostępna w standardowej długości 1 m, natomiast inne długości są dostępne na zamówienie.
W celu dopasowania do wszystkich przenośnych sond firmy Ankersmid, podgrzewana rurka została wyposażona w złącze gwintowane G3/8”m.
W razie potrzeby możliwe jest zainstalowanie nie podgrzewanej rurki do poboru gazu lub filtra wstępnego instalowanego na końcówce podgrzewanej rurki.
Rurka posiada sterownik przełącznika kapilarnego, dzięki któremu można wykonać regulację ustawienia temperatury do max. 200°C.
Dodatkowe akcesoria do pobierania próbek
W przypadku dużego obciążenia pyłem:
Filtr wstępny serii ATF
Rurki poboru gazu
| Typ serii AST | AST301 |
|---|---|
| Sterownik temperatury | Kapilarny sterownik temperatury |
| Długość rurki poboru L1 | 1000 mm (inne dostępne na żądanie) |
| Max. temp. próbki | 500°C |
| Max. temp. pracy | 200°C |
| Filtr wstępny | Opcjonalnie |
| Złącze próbki gazu | G3/8"i |
| Obciążenie pyłem | max. 2 g/m3 |
| Objętość rurki poboru gazu | 20 ml/m |
| Max ciśnienie próbki | 5 bar g |
| Temp. otoczenia | -20°C do +70°C |
| Temp. przechowywania | -30°C do +70°C |
| Czas uruchomienia | Około 1 h |
| Zasilanie | 230VAC, 500W (115VAC, 500W na żądanie) |
| Podłączenie elektryczne | 2 x 1.5mm² + 1.5mm² |
| Standard elektryczny | EN 61010, EN60519-1 |
| Stopień zabezpieczenia | IP54 EN 60529 |
| Złącze zewnętrzne | G 3/8”m |
| Średnica zewnętrzna | 28 mm |
| Materiał części zwilżanych | Stal nierdzewna 316 |

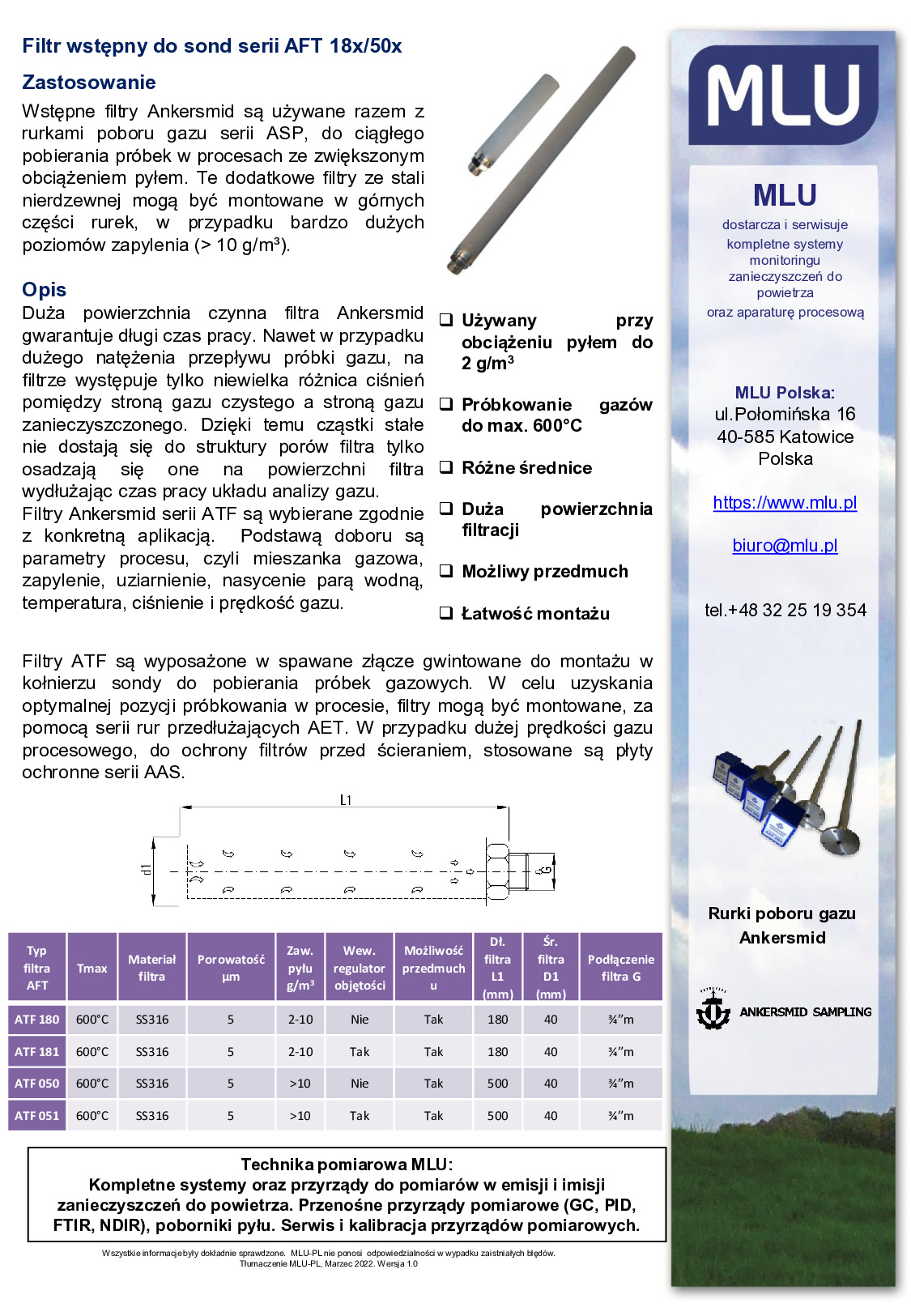

Filtr wstępny do sond serii AFT 18x/50x
Zastosowanie
Wstępne filtry Ankersmid są używane razem z rurkami poboru gazu serii ASP, do ciągłego pobierania próbek w procesach ze zwiększonym obciążeniem pyłem. Te dodatkowe filtry ze stali nierdzewnej mogą być montowane w górnych części rurek, w przypadku bardzo dużych poziomów zapylenia (> 10 g/m³).
