Chromatograf gazowy chromARGON
Chromatograf gazowy wyposażony w uniwersalny detektor, służący do ciągłego monitoringu gazów w powietrzu. Automatyczny system do wykonywania pomiarów w zakresie ppm lub %.
Zasada działania
ChromARGON to automatyczny, przemysłowy lub laboratoryjny analizator gazowy. Temperatura pracy ustawiana jest izotermicznie. Próbka przechodzi przez pętlę do pobierania próbek i następnie jest wstrzykiwana do kolumny analitycznej, w celu separacji. Istnieje możliwość zastosowania kolumny z konkretnym wypełnieniem. Po wykonaniu separacji, ilość każdego związku jest mierzona za pomocą uniwersalnego detektora termokonduktometrycznego - katarometru. Piec umożliwia regenerację kolumny w temperaturze 250°C.
Detektor termokonduktometryczy - katarometr:
Detektor przewodności cieplnej (TCD) służy do wykrywania wszelkiego rodzaju związków. Mostek Wheatstone’a składa się z 4 drutów wolframowo-renowych. Przez dwa z nich przepływa czysty gaz nośny. Służą one jako elementy porównawcze. Pozostałe dwa stanowią czujniki, przez które przepływa strumień gazu opuszczającego kolumnę chromatograficzną. Zawarte w strumieniu składniki zmieniają temperaturę czujników, co powoduje zachwianie równowagi elektrycznej mostka. Różnica przewodności cieplnej jest przekazywana do elektrometru a generowany sygnał jest proporcjonalny do stężenia związków w próbce. Sygnał jest następnie przesyłany do płyty CPU i mikroprocesora, który przetwarza dane, tj. wykonuje obliczenia masy lub stężenia oraz identyfikację pików. Parametry takie jak dane, chromatogram, raport integracji, są przesyłane przez port RS-232, a następnie wizualizowane i ponownie przetwarzane przez oprogramowanie VISTACHROM.
Oprogramowanie VISTARCHROM:
Oprogramowanie opracowane przez Chromatotec® umożliwia:
-
zdalną kontrolę,
-
pełną identyfikowalność z wewnętrzną archiwizacją wyników,
-
program wyłączenia żarnika detektora, w celu ochrony podczas trwania sekwencji, np. w trakcie wykonywania czyszczenia kolumny,
-
programowanie i kontrola progów alarmowych,
-
pomiar krótkookresowy (laboratorium) lub ciągły,
-
eksport danych przez MODBUS/JBUS/MGS1/4-20mA /0-10V.

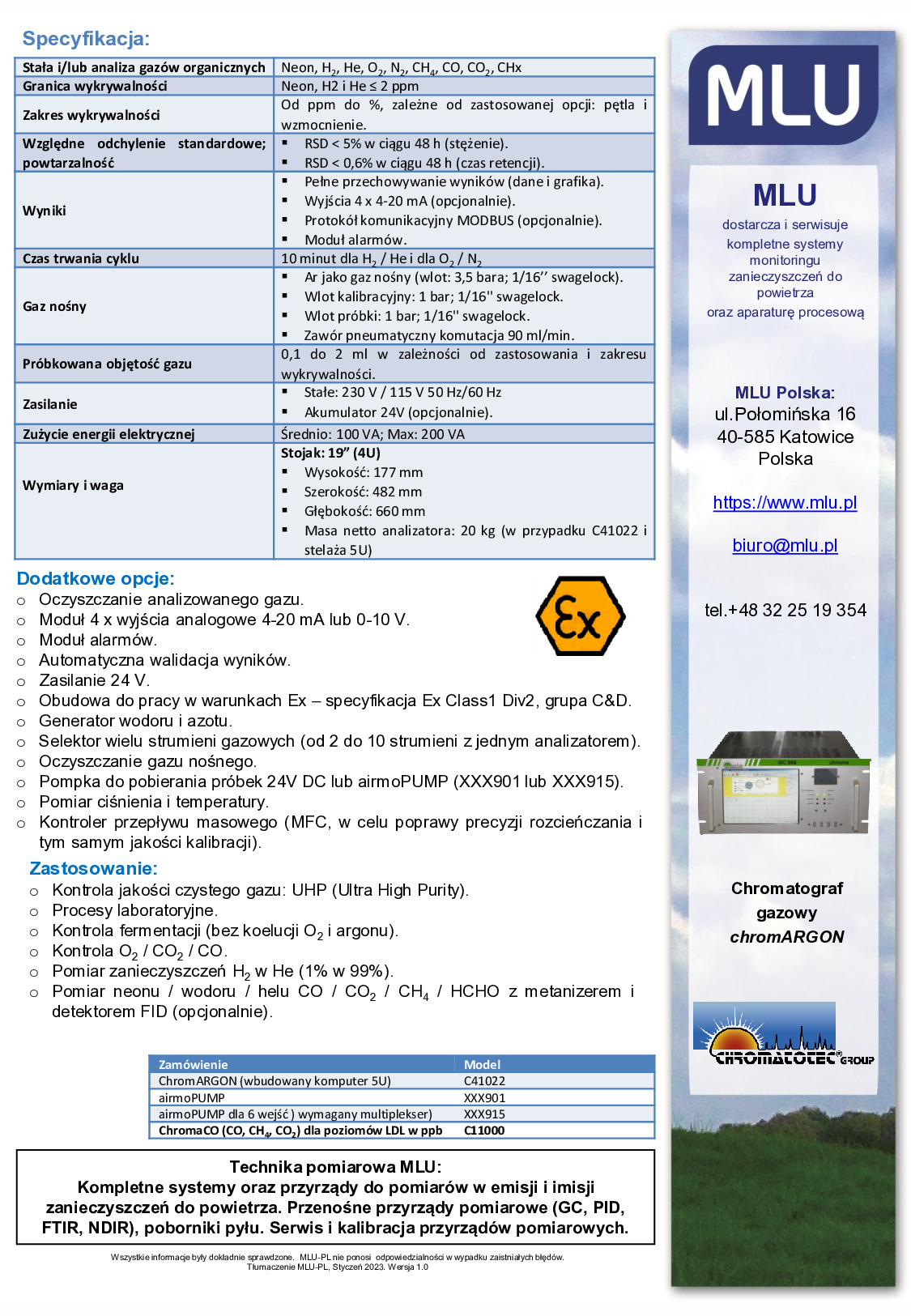

Specyfikacja
| Stała i/lub analiza gazów organicznych | Neon, H2, He, O2, N2, CH4, CO, CO2, CHx |
|---|---|
| Granica wykrywalności | Neon, H2 i He ≤ 2 ppm |
| Zakres wykrywalności | Od ppm do %, zależne od zastosowanej opcji: pętla i wzmocnienie. |
| Względne odchylenie standardowe; powtarzalność | RSD < 5% w ciągu 48 h (stężenie). RSD < 0,6% w ciągu 48 h (czas retencji). |
| Wyniki | Pełne przechowywanie wyników (dane i grafika). Wyjścia 4 x 4-20 mA (opcjonalnie). Protokół komunikacyjny MODBUS (opcjonalnie). Moduł alarmów. |
| Czas trwania cyklu | 10 minut dla H2 / He i dla O2 / N2 |
| Gaz nośny | Ar jako gaz nośny (wlot: 3,5 bara; 1/16’’ swagelock). Wlot kalibracyjny: 1 bar; 1/16’’ swagelock. Wlot próbki: 1 bar; 1/16’’ swagelock. Zawór pneumatyczny komutacja 90 ml/min. |
| Próbkowana objętość gazu | 0,1 do 2 ml w zależności od zastosowania i zakresu wykrywalności. |
| Zasilanie | Stałe: 230 V / 115 V 50 Hz/60 Hz Akumulator 24V (opcjonalnie). |
| Zużycie energii elektrycznej | Średnio: 100 VA; Max: 200 VA |
| Wymiary i waga | Stojak: 19” (4U) Wysokość: 177 mm Szerokość: 482 mm Głębokość: 660 mm Masa netto analizatora: 20 kg (w przypadku C41022 i stelaża 5U) |
