Chromatograf gazowy chromaTCD
Chromatograf gazowy wyposażony w uniwersalny detektor, służący do ciągłego monitoringu gazów i/lub węglowodorów w powietrzu w zakresie ppm do %.
Zasada działania
ChromaTDC to automatyczny przemysłowy chromatograf gazowy, posiadający następujące cechy:
Automatyczne próbkowanie za pomocą pętli.
Automatyczny nastrzyk z pętli do metalowej kolumny z wypełnieniem.
Temperatura pracy ustawiana izotermicznie.
Wykrywanie wszystkich związków eluujących z kolumny za pomocą detektora TCD.
Sygnał odczytywany na podstawie pomiaru różnicy przewodności cieplnej pomiędzy elementami przez które przepływa gaz nośny i elementami przez które przepływa gaz wychodzący z kolumny analitycznej.
Parametry takie jak dane, chromatogramy, są przesyłane przez port RS-232, a następnie wizualizowane i ponownie przetwarzane za pomocą oprogramowanie VISTACHROM.
Punkty kluczowe:
-
Automatyczna kalibracja/walidacja danych na podstawie pomiarów z cylindra.
-
Ciągły monitoring z automatycznym pobieraniem próbek.
-
Wydajność analityczna: specyficzny, liniowy i bardzo czuły detektor TCD.
-
Długoterminowa stabilność.
-
Niskie koszty utrzymania.
-
Detektor o bardzo długiej żywotności, z zabezpieczeniem żarnika.
-
Niskie zużycie gazu nośnego, opcjonalnie możliwość redukcji.
-
Archiwizacja wyników dla okresu ponad 10 lat.
-
Automatyczne sterowanie, za pomocą jednostki procesowej.
-
Inteligentny system z konfigurowanymi i interaktywnymi poziomami alarmów.
Przemysł
-
Rafinerie / Petrochemia.
-
Monitoring powietrza atmosferycznego / przemysłowego.
-
Zarządzanie uciążliwością zapachów na otaczające środowisko.
-
Zaawansowane oprogramowanie VISTACHROM® Chromatotec®:
-
Zdalne monitorowanie i kontrola nastrzyku.
-
Pełna identyfikowalność, dzięki wbudowanej archiwizacji wyników i chromatogramów.
-
Konfiguracja i kontrola alarmów progowych; QC.
-
Eksport danych przez MODBUS/4-20 mA/0-10 V.
-
Znaczniki czasu dla wyników.
-
Algorytmy wykorzystujące sygnały analogowe i cyfrowe, odbierane z przepływomierzy, przetworników temperatury, ciśnienia i gęstości.
Zastosowanie
-
Kontrola jakości czystego gazu UHP.
-
Kontrola fermentacji.
-
Tlen rozpuszczony w wodzie.

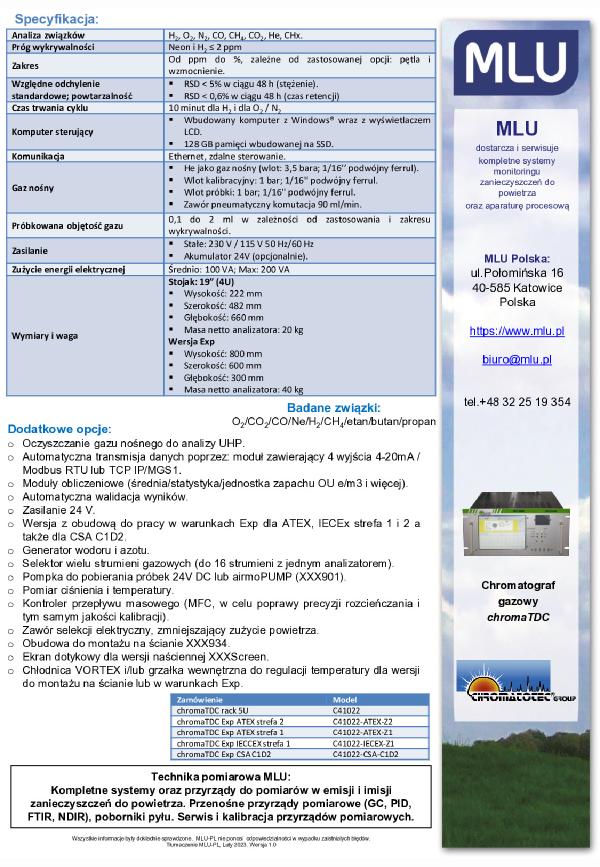

Specyfikacja
| Analiza związków | H2, O2, N2, CO, CH4, CO2, He, CHx. |
|---|---|
| Próg wykrywalności | Neon i H2 ≤ 2 ppm |
| Zakres | Od ppm do %, zależne od zastosowanej opcji: pętla i wzmocnienie. |
| Względne odchylenie standardowe; powtarzalność | RSD < 5% w ciągu 48 h (stężenie). RSD < 0,6% w ciągu 48 h (czas retencji) |
| Czas trwania cyklu | 10 minut dla H2 i dla O2 / N2 |
| Komputer sterujący | Wbudowany komputer z Windows® wraz z wyświetlaczem LCD. 128 GB pamięci wbudowanej na SSD. |
| Komunikacja | Ethernet, zdalne sterowanie. |
| Gaz nośny | He jako gaz nośny (wlot: 3,5 bara; 1/16’’ podwójny ferrul). Wlot kalibracyjny: 1 bar; 1/16’’ podwójny ferrul. Wlot próbki: 1 bar; 1/16’’ podwójny ferrul. Zawór pneumatyczny komutacja 90 ml/min. |
| Próbkowana objętość gazu | 0,1 do 2 ml w zależności od zastosowania i zakresu wykrywalności. |
| Zasilanie | Stałe: 230 V / 115 V 50 Hz/60 Hz Akumulator 24V (opcjonalnie). |
| Zużycie energii elektrycznej | Średnio: 100 VA; Max: 200 VA |
| Wymiary i waga | Stojak: 19” (4U) Wysokość: 222 mm Szerokość: 482 mm Głębokość: 660 mm Masa netto analizatora: 20 kg Wersja Exp Wysokość: 800 mm Szerokość: 600 mm Głębokość: 300 mm Masa netto analizatora: 40 kg |
