Chromatograf gazowy chromEnergy

Chromatograf gazowy służący do ciągłego monitoringu gazów w powietrzu. Automatyczny system do wykonywania pomiarów w zakresie ppm lub %.

ChromEnergy to przemysłowy chromatograf gazowy z detektorem TCD. Służy on analizy i monitorowania węglowodorów C1 - C6+ w gazie ziemnym i paliwach gazowych.

Zasada działania

Automatyczne próbkowanie przy użyciu pętli.

Nastrzykiwanie próbki gazowej poprzez zawór automatyczny, znajdujący się na kolumnie.

Kolumna z płukaniem wstecznym do analizy węglowodorów C6+ i czyszczenia kolumny.

Izotermiczny chromatograf gazowy.

Detekcja wszystkich związków wymywanych z kolumny poprzez detektor TCD.

Punkty kluczowe:

• Monitoring ciągły z automatycznym próbkowaniem online.

• Na wylocie detektora zainstalowane jest zabezpieczenie ciśnieniowe, w celu ochrony żarnika.

• Jednostka wartości opałowej konfigurowalna na żądanie.

• Niskie wymagania konserwacyjne.

• Pełna identyfikowalność wyników pomiarowych oraz kalibracyjnych, wewnętrzna archiwizacja wyników dla okresu ponad 10 lat.

• Automatyczne sterowanie, za pomocą jednostki procesowej.

• Inteligentny system z konfigurowanymi interaktywnymi poziomami alarmów.

• Zaawansowane oprogramowanie VISTACHROM® Chromatotec®, zainstalowane w komputerze sterującym, które umożliwia:

  • Zdalne monitorowanie i kontrola nastrzyku.
  • Pełna identyfikowalność, dzięki wbudowanej archiwizacji wyników i chromatogramów.
  • Konfiguracja i kontrola alarmów progowych; OC
  • Eksport danych przez MODBUS/4-20 mA/0-10 V
  • Znaczniki czasu dla wyników.
  • Algorytmy wykorzystujące sygnały analogowe i cyfrowe, odbierane z przepływomierzy, przetworników temperatury, ciśnienia i gęstości.

Zastosowanie

• Pomiar wartości opałowej.

• Skład gazu ziemnego.

• Skład propanu.

• Kontrola jakości produktu/procesu.

• Norma ISO 6974-4, ISO 6976

Przemysł:

• Petrochemia

• Transport gazu

Procesy

Badane związki:

• C6+/N2/CO2/C2/C3/IC4/NC4/NeoC5/IC5/NC5

• ICV/SCV/WOBBE/Gęstość/Gęstość względna/Mieszanka Z /Masa molowa

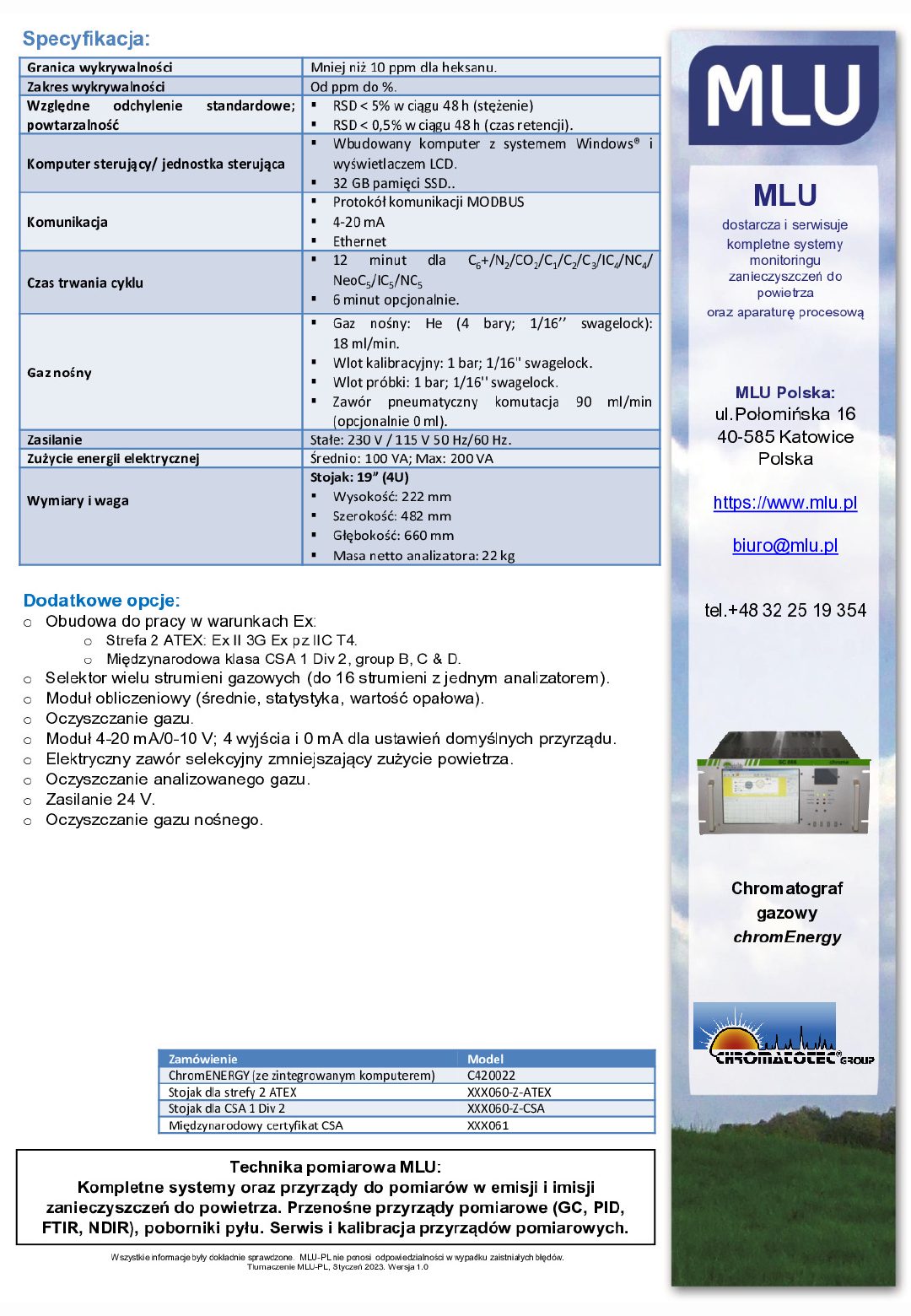

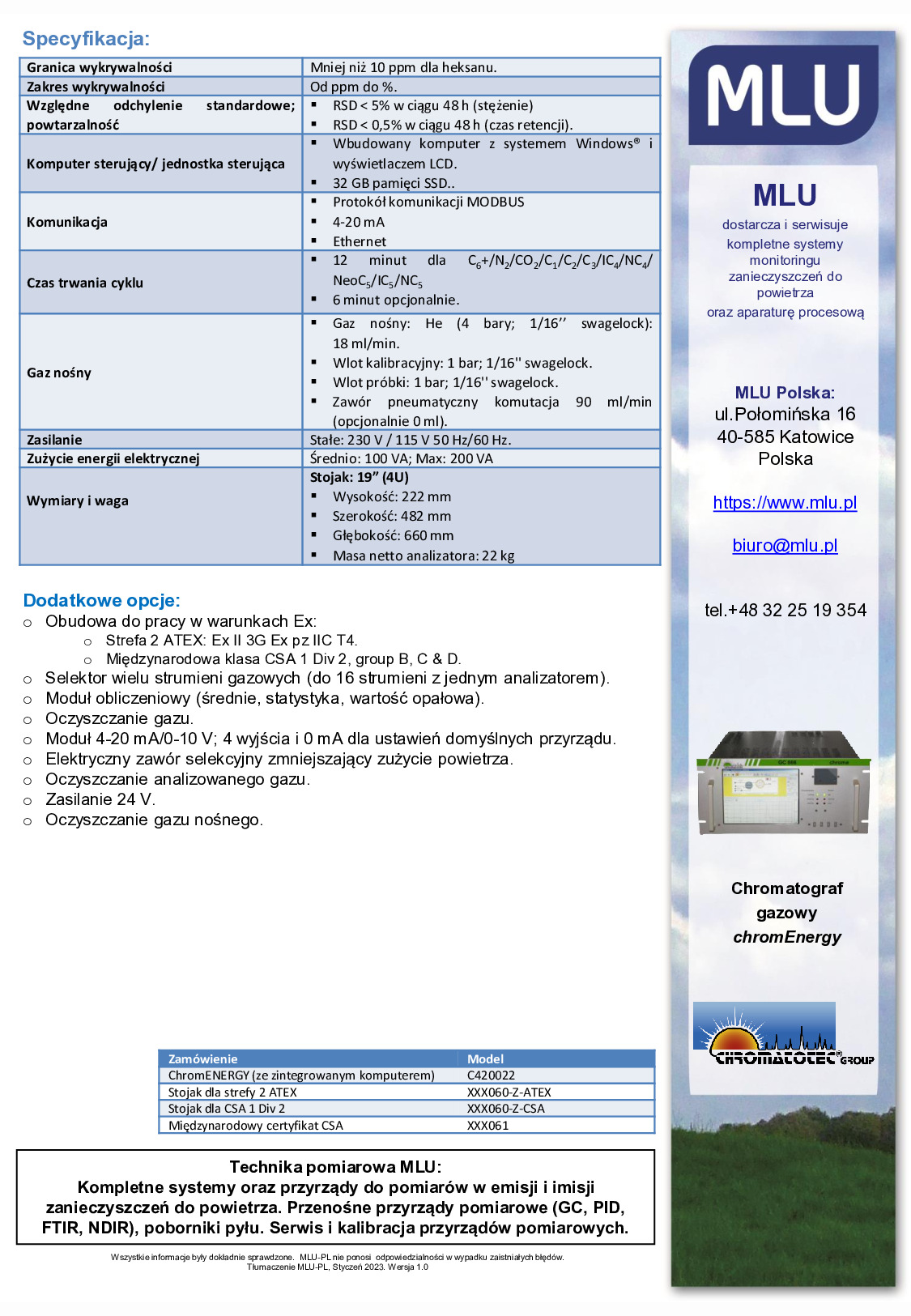

Specyfikacja
