Chromatotec THT MEDOR

Chromatograf gazowy służący do analizy on-line i kontroli procesów nawaniania gazu.

THT MEDOR® to automatyczny GC-ED (MEDOR® Electrochemical Wet Cell Detector) do analizy i monitoringu THT i TMB w gazie ziemnym i paliwach gazowych.

Procesy nawaniania:

Procesy dezodoryzacji:

Zasada działania:

Automatyczne próbkowanie przy użyciu pętli.
Automatyczne nastrzykiwanie próbki gazowej na kolumnę z wypełnieniem.
Izotermiczny chromatograf gazowy.
Detekcja THT i TMB wychodzących z kolumny poprzez detektor MEDOR®: elektrochemiczny detektor mokrej komory, który jest detektorem SSD - specyficznych związków siarki.
Sygnał dostarczany jest w trakcie reakcji elektrochemicznej pomiędzy mokrym elektrolitem ogniwa i związkami siarki.

Punkty kluczowe:

W pełni kompatybilny z ASTM D 7493-14: Standardowa metoda testowania online związków siarki w gazie ziemnym i paliwach gazowych, za pomocą chromatografu gazowego i detekcji elektrochemicznej.
Automatyczna kalibracja/walidacja danych za pomocą wbudowanej rurki permeacyjnej.
Ciągły monitoring z automatycznym próbkowaniem online.
Analiza chromatograficzna:
- Specyficzny, liniowy i bardzo wrażliwy na związki siarki.
- Weryfikacja wyników przez automatyczny nastrzyk wzorca.
- Stabilność długoterminowa, przy użyciu detektora mokrego zainstalowanego w zbiorniku.
Niskie wymagania konserwacyjne:
- Bardzo długa żywotność detektora z elektrolitem, do 10 lat.
- Niskie zużycie gazu (z możliwością dalszej redukcji - opcja)
- Ponad 10 lat przechowywania danych.
- Nie wymaga butli dzięki wewnętrznej rurce kalibracyjnej.
Automatyczne sterowanie, za pomocą jednostki procesowej.
Inteligentny system z konfigurowanymi interaktywnymi poziomami alarmów.

Model: M31022

Zaawansowane oprogramowanie VISTACHROM® Chromatotec® zainstalowane w komputerze sterującym:
Pełna identyfikowalność, dzięki wbudowanej archiwizacji wyników i chromatogramów.
Konfiguracja i kontrola alarmów progowych; OC
Eksport danych przez MODBUS/4-20 mA/0-10 V
Znaczniki czasu dla wyników.

Norma ASTM D7493-14, ISO 19739:2004, DIN 51855/7

Certyfikaty GOST, ATEX, IECEx , CSA, międzynarodowy CSA

Zamówienie	Model
THT MEDOR® ppm / wbudowany komputer	M31022
THT MEDOR Exp ATEX Z 2	M31022-ATEX-Z2
THT MEDOR Exp ATEX/IECEx	M31022-ATEX-Z1
THT MEDOR Exd ATEX Z1	M31022-ATEX-Z1-Exd
THT MEDOR Exd IECEx Z1	M31022-IECEx-Z1-Exd

Badane związki	THT - Tetrahydrotiofen i TMB - Tertbutylomerkaptan
Granica wykrywalności	ppm model - 1 mg/m3, ppb model - 0,3 mg/m3
Zakres pomiarowy	ppm model - 1 do 50 mg/m3, ppb model - 0,3 to 3,0 mg/m3, (zakres regulowany w zależności od zastosowania)
Względne odchylenie standardowe	RSD < 2 %: przy stężeniu powyżej 48 h., RSD < 0,6 %: przy czasie retencji powyżej 48 h.
Czas cyklu ,	THT i TMB - 180 s (dla jednego strumienia)., THT i TMB - 240 d do 300 s (dla wielu strumieni).
Jednostka sterująca,	Wbudowany komputer z systemem Windows® i wyświetlaczem LCD., 128 GB pamięci SSD.
Liniowość	> 0,995 dla wszystkich związków
Komunikacja	Protokół MODBUS w standardzie., Ethernet, zdalna kontrola.
Zasilanie gazem,	Gaz nośny: N2 (3 bary): 10 ml/min., Kalibracja wewnętrzna: 50 ml/min (jeśli wybrana)., Wlot próbki: 1 bar (160 ml/min)., Zawór pneumatyczny 90 ml/komutacja.
Zasilanie	Stałe: 230 V / 115 V lub 50/60 Hz, W przypadku utraty zasilania przyrząd automatycznie uruchomi się ponownie.
Zużycie energii elektrycznej	Średnia: 150 VA
Wymiary i waga,	Stojak: 19" (5U), Wysokość: 222mm, Szerokość: 482 mm, Głębokość: 600 mm, Masa netto: 22 kg, Wersja Exd, Wysokość: 800 mm, Szerokość: 600 mm, Głębokość: 320mm, Masa netto: 40 kg

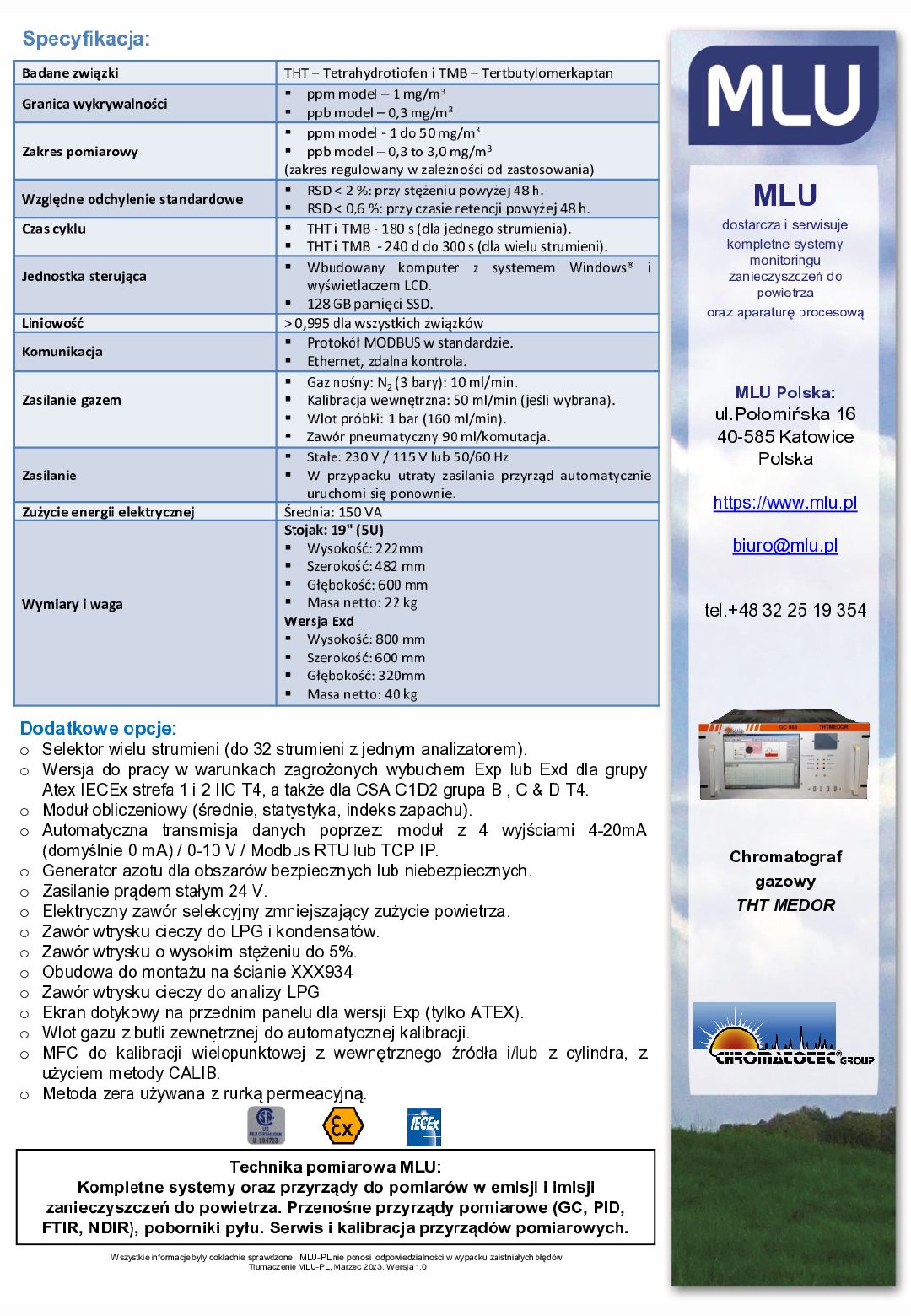

Dane techniczne
